一、負壓手動放水器的結構

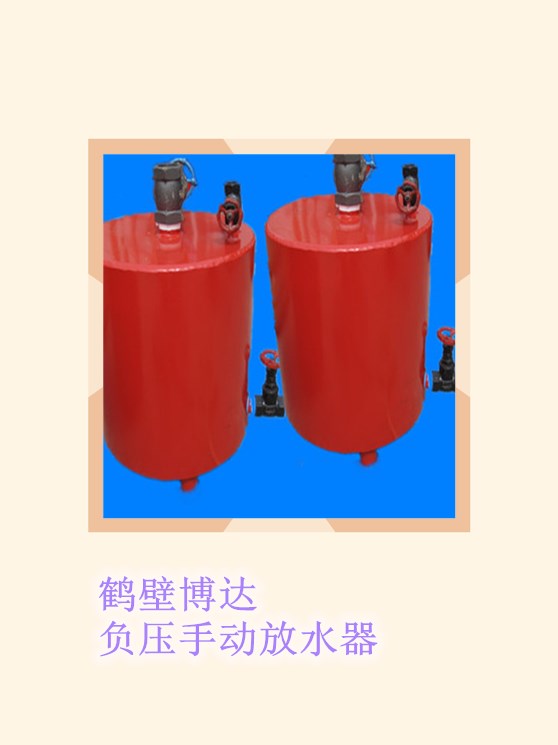

本產品主要由耐壓筒體、進水閥、進氣閥、放水閥等部件構成。1-放水閥 2-耐壓筒體 3-進氣閥 4-進水閥
二、負壓手動放水器，負壓手動放水閥產品參數性能
外形尺寸（長×寬×高）： 415*350*440 mm
適用壓力范圍： -0.3Mpa～+0.3Mpa
手動放水量： ≤20 L／min
重 量： 約31.5kg
三、負壓手動放水器的安裝方法
1.本產品應當安裝在管路的低洼處。
2. 進水管路安裝，采用2吋的耐壓黑布膠管與手動放水器的進水閥（1.5吋馬牙扣管）連接。
3. 耐壓黑布膠管另一端與瓦斯抽放管路底部焊接的1.5吋馬牙扣管連接。
